河北深井潛水泵常用的三種啟動和控制電路介紹
提供者： 來源：保定水泵廠,污水排污泵廠家,潛水泵廠家,保定銀虹泵業官方網站 時間：2020-08-08

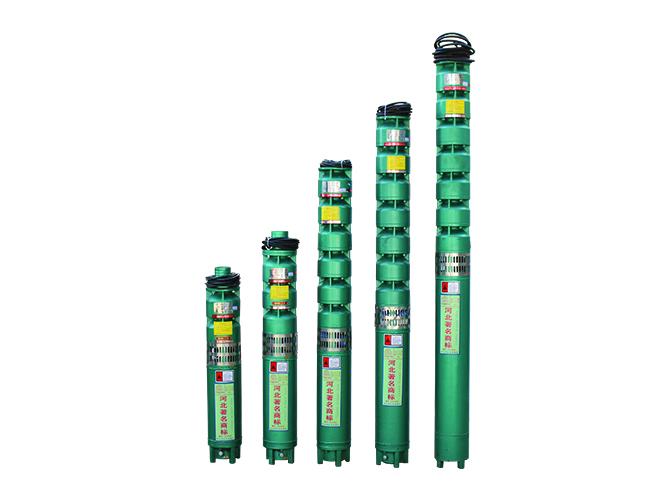

?深井潛水泵電動機常用的控制保護及啟動線路如下。
?(1)深井潛水泵采用星三角形啟動的控制保護線路
啟動時，合上電源開關，接通電源，信號燈HLG亮。按下啟動按鈕S.，接觸器KM通電并使接觸器K2和時間繼電器K3通電，接觸器K2的主接點將深井泵電動機定子繞組接成星形，電動機開始降壓啟動，啟動信號燈HLY同時亮;當時間繼電器延時結束，斷開接觸器K2線圈，同時使接觸器Ki通電，這時，接觸器K2的主接點先斷開，接著接觸器K1的主接點閉合，使井用潛水電動機定子繞組 轉接成三角形接法下的正常運轉，信號燈HLY、HLG滅，運行信號燈HLR亮。
深井潛水泵電機運行中出現過載等故障時，控制開關FR閉合，通過中間繼電器K斷開控制電源，使接觸器KM及Ki斷電、斷開主電源，電動機停止運行，同時運行信號燈HLR滅，電鈴HA響，信號燈HLY、HLG亮。
星形一三角形啟動的控制保護裝置控制方便、成本較低，適用于三角形接法、功率較大、采用雙電纜引出的井用潛水電動機。
?(2)深井潛水泵采用自耦變壓器降壓啟動的控制保護線路
啟動時，合上電源開關，接通電源，按下啟動按鈕，接觸器3KM通電，它的接點將自耦變壓器接成星形，并使接觸器2KM和時間繼電器K通電，電動機開始降壓啟動，啟動信號燈2HL亮;當時間繼電器延時結束，通過中間繼電器2KB斷開接觸器3KM和2KM，同時使接觸器1KM通電，電動機轉為額定電壓下的正常運轉，此時啟動信號燈2HL滅，運行信號燈1HL亮。
對深井潛水泵電動機，當保壓裝置內的油量消耗殆盡時，貧油保護的信號觸頭動作，發出貧油信號，通過中間繼電器1KB斷開接觸器，從而切斷電源使充油式電動機停止工作，此時，信號燈3HL亮。
采用自耦變壓器降壓啟動的控制保護線路適用于任何接法的深井泵電動機，使用很廣泛。
?(3)深井潛水泵電動機常用的控制保護裝置
適用于充油式井用潛水電動機，具有貧油信號動作回路的常用控制保護裝置有GKD型以及XKD型、XKQ型等。適用于充水式或干式深井泵電機，并具有水位自動控制功能的常用控制保護裝置有JBXQ型等。
?(1)深井潛水泵采用星三角形啟動的控制保護線路
啟動時，合上電源開關，接通電源，信號燈HLG亮。按下啟動按鈕S.，接觸器KM通電并使接觸器K2和時間繼電器K3通電，接觸器K2的主接點將深井泵電動機定子繞組接成星形，電動機開始降壓啟動，啟動信號燈HLY同時亮;當時間繼電器延時結束，斷開接觸器K2線圈，同時使接觸器Ki通電，這時，接觸器K2的主接點先斷開，接著接觸器K1的主接點閉合，使井用潛水電動機定子繞組 轉接成三角形接法下的正常運轉，信號燈HLY、HLG滅，運行信號燈HLR亮。
深井潛水泵電機運行中出現過載等故障時，控制開關FR閉合，通過中間繼電器K斷開控制電源，使接觸器KM及Ki斷電、斷開主電源，電動機停止運行，同時運行信號燈HLR滅，電鈴HA響，信號燈HLY、HLG亮。
星形一三角形啟動的控制保護裝置控制方便、成本較低，適用于三角形接法、功率較大、采用雙電纜引出的井用潛水電動機。
?(2)深井潛水泵采用自耦變壓器降壓啟動的控制保護線路
啟動時，合上電源開關，接通電源，按下啟動按鈕，接觸器3KM通電，它的接點將自耦變壓器接成星形，并使接觸器2KM和時間繼電器K通電，電動機開始降壓啟動，啟動信號燈2HL亮;當時間繼電器延時結束，通過中間繼電器2KB斷開接觸器3KM和2KM，同時使接觸器1KM通電，電動機轉為額定電壓下的正常運轉，此時啟動信號燈2HL滅，運行信號燈1HL亮。
對深井潛水泵電動機，當保壓裝置內的油量消耗殆盡時，貧油保護的信號觸頭動作，發出貧油信號，通過中間繼電器1KB斷開接觸器，從而切斷電源使充油式電動機停止工作，此時，信號燈3HL亮。
采用自耦變壓器降壓啟動的控制保護線路適用于任何接法的深井泵電動機，使用很廣泛。
?(3)深井潛水泵電動機常用的控制保護裝置
適用于充油式井用潛水電動機，具有貧油信號動作回路的常用控制保護裝置有GKD型以及XKD型、XKQ型等。適用于充水式或干式深井泵電機，并具有水位自動控制功能的常用控制保護裝置有JBXQ型等。
